RX621/RX62NにSRAMを接続

６．外部バスにSRAMを接続する

６－１．外部アドレス空間と外部バス

RX621/RX62Nでは、下図のように外部アドレス空間が８つの領域（CS7～CS0）とSDRAM用の領域（SDCS）に分かれています。ただし、CS0は内蔵ROMの領域なので、普通は外部領域として使いません。また、SDCSはSDRAM専用なので、ここでは除外しておきます。

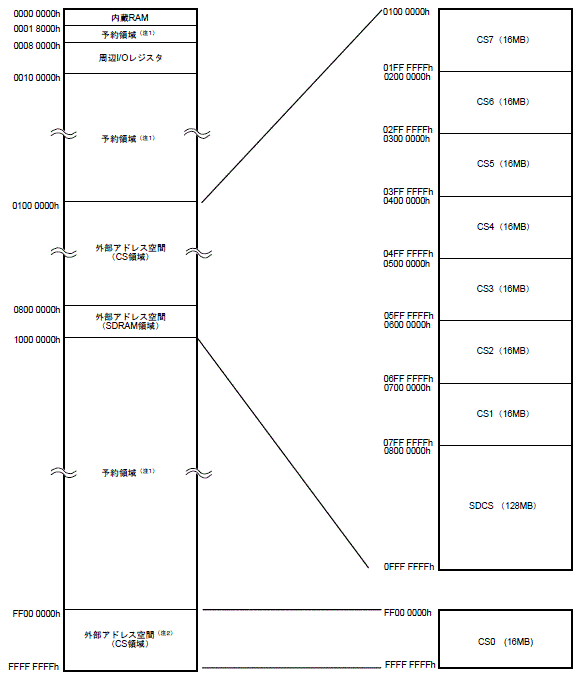

外部アドレス空間
（RX621/RX62N ハードウェアマニュアルより）

外部アドレス空間を使用するためには、システムコントロールレジスタ０（SYSCR0）のEXBEに“1”を書き込み、外部バスを使えるようにしておきます。
EXBE=“1”とすると、次のI/Oポートが自動的に外部バス用に切り替わります。

・I/Oポート２(PORT2)：
    P27～P24=CS7#～CS4#
・I/Oポート５(PORT5)：
    P52=RD#
    P51=WR1#／BC1#
    P50=WR#／WR0#
・I/OポートＡ(PORTA)：
    アドレスバスA7～A0
・I/OポートＢ(PORTB)：
    アドレスバスA15～A8
・I/OポートＣ(PORTC)：
    アドレスバスA23～A16
    PC4～PC7=CS3#～CS0#
・I/OポートＤ(PORTD)：
    データバスD7～D0
・I/OポートＥ(PORTE)：
    データバスD15～D8

←ポートファンクションレジスタ０（PF0BUS）で無効／有効の設定必要

←ポートファンクションレジスタ４（PF4BUS）で無効／有効の設定必要

←ポートファンクションレジスタ４（PF4BUS）で無効／有効の設定必要

←ポートファンクションレジスタ３（PF3BUS）で無効／有効の設定必要

←ポートファンクションレジスタ０（PF0BUS）で無効／有効の設定必要

←ポートファンクションレジスタ５（PF5BUS）で無効／有効の設定必要

備考：上記の構成は100ピンおよび144ピンパッケージの場合で、外部データバスは８または１６ビットバスとなります。

６－２．SRAMの接続回路例

ここでは、外部アドレス領域の１つであるエリア４（CS4，アドレス=0x4000000～）に4MbitSRAM CY7C1041DV33（CYPRESS製）を１個接続する例を示します。
このエリア４を、「１ライトストローブモード」「データ幅16ビット（D15～D0）」「アドレス20ビット（A19～A0）有効」（ただしA19は未使用）として使うものとします。

書き込みモードには「１ライトストローブモード」と「バイトストローブモード」があり、前者は１本のライト信号（WR#）と２本のバイト選択信号（BC1#，BC0#）を使って、上位８ビットか下位８ビット、または１６ビットの書き込みを行うモード、後者は２本のライト信号（WR1#，WR0#）をバイト選択と兼ねて同様の書き込みを行うモードです。どちらを使うかは、接続するデバイスによって決めます。

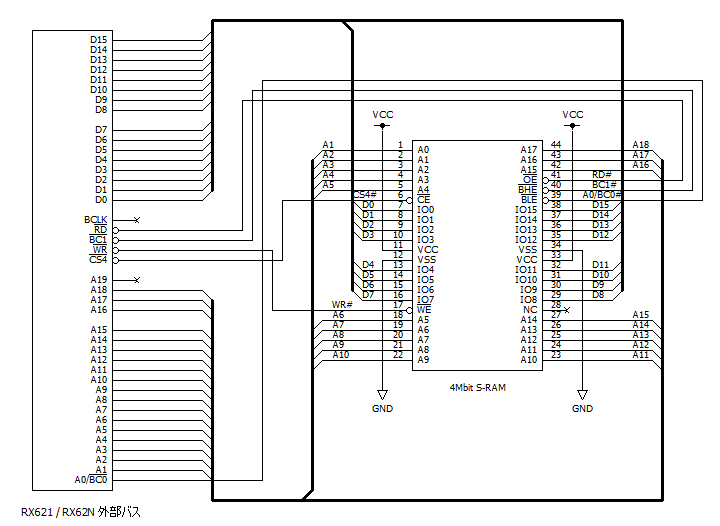

4MbitSRAMの接続回路例

６－３．設定プログラム例

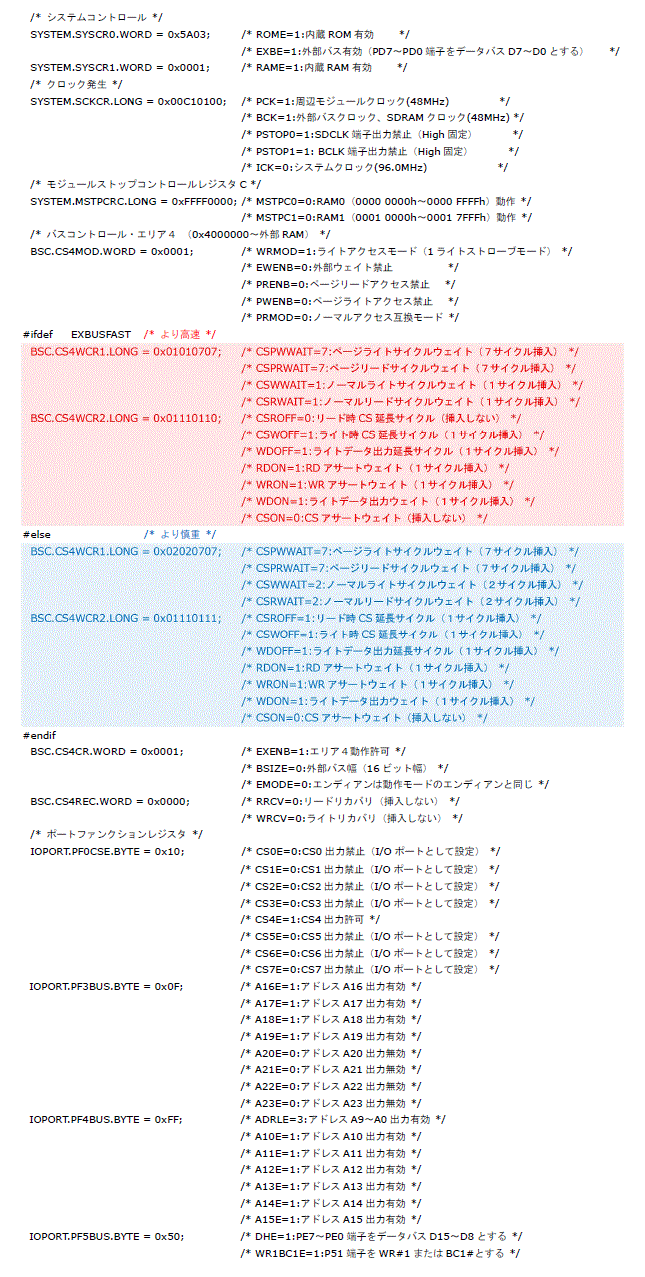

次のリストは、前述のように外部アドレス領域のエリア４をSRAMで使うためのプログラム例です。
ハード的条件は100ピンのRX621/RX62Nで、システムクロック（ICK）＝96MHz，外部バスクロック（BCK）＝48MHz，周辺モジュールクロック（PCK）＝48MHzとしています。
なお、このプログラムは統合開発環境で自動生成されるファイルhwsetup.cの、関数HardwareSetupに記述します。

この例では、２種類のバスタイミングが作成できるようになっています。マクロEXBUSFASTを宣言すると赤字の「より高速」部分がコンパイルされ、宣言しないと青字の「より慎重」の部分がコンパイルされます。
両者とも、4MbitSRAM CY7C1041DV33で動作可能です。また、それぞれのタイミングは下図のようになります。

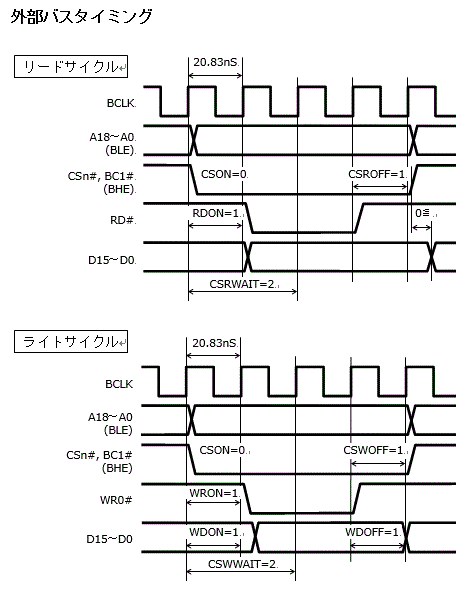

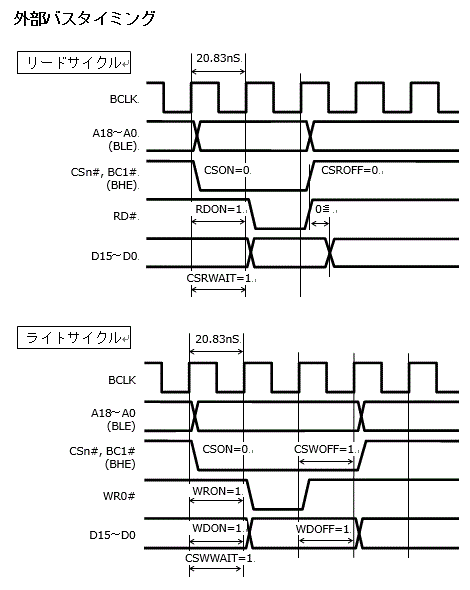

「より高速」のタイミング　　　　　　　　　　　　　　　「より慎重」のタイミング

図中でCSRWAIT,CSON,CSROFFなどの記号で書かれている値は、前記のプログラム例にもありますが、ウェイト制御レジスタCS4WCR1,CS4WCR2の同名のビットに設定される値です。
なお、このウェイトサイクルの設定には下記のような条件があるので注意が必要です。
・リードサイクル：CSON ≦ RDON ≦ CSRWAIT
・ライトサイクル：1 ≦ WDON ≦ WRON ≦ CSWWAIT　かつ CSON ≦ WRON ≦ CSWWAIT
